02-04 스위치(Swtich)

아래의 상기 내용은

"혼자 공부하는 네트워크"의 도서 내용과 인터넷의 내용을 실습 및 정리한 글입니다.

1.스위치

 1)정의

 -데이터 링크 계층의 네트워크 장비로 전달받은 신호를 수신지 호스트가 연결된 포트로

  내보내는 장치

 - 허브와 달리 전이중 통신을 하여 콜리전 도메인 현상이 일어나지 않는다.

 2.MAC 주소 학습(MAC address learning)

 1)정의

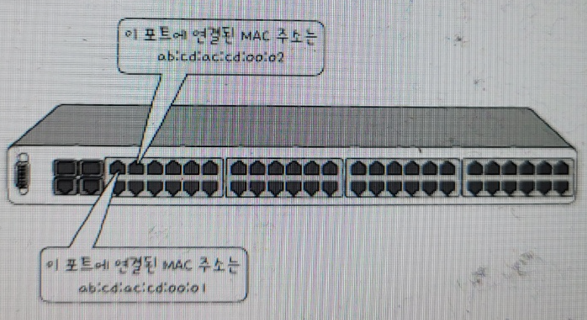

 -스위치는 특정 포트와 포트에 연결된 호스트의 MAC 주소와의 관계를 기억하는데

 이것을 MAC 주소 학습이라고 한다.

 -포트와 연결된 호스트의 MAC 주소간의 연관관계를 메모리에 표 형태로 기억하게 된다.

 MAC 주소 테이블(MAC address table)이라고 한다.

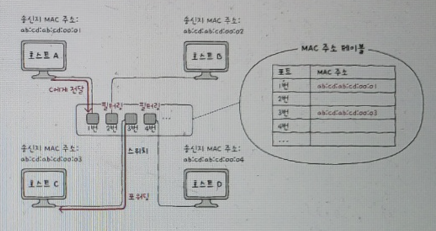

 2)동작방식

 -플러딩(flooding)

  주소 테이블에 없는 MAC 수신지 주소가 들어올 경우 모든 포트로 신호를 보내는 동작.

 -필터링(filltering)

  전달 받은 신호를  어디로 내보낼지 구분하는 동작.

 -포워딩(forwarding)

  전송될 포트로 신호를 내보내는 동작.

  -에이징(aging)

   주소테이블에 등록된 특정 포트에서 일정 시간동안 신호를 전송받지 못하면 해당 항목을

   삭제하는 동작

3.VLAN(Virtual LAN)

 1)정의 및 개요

 -논리적으로 생성된 가상의 LAN

 -송신지 포트를 제외한 모든 포트로 신호를 날리면 불필요한 트래픽이 늘어나고 이는

  성능 저하로 이어진다.

 -한 대의 스위치에 물리적인 스위치를 여러 대의 스위치가 있는 것처럼 LAN을 구획할 수 있다.

 2)포트 기반 VLAN(port based VLAN)

 -특정 포트를 VLAN에 할당하고 호스트를 연결하는 방식.

3)MAC기반 VLAN(MAC based VLAN)

 -송수신하는 신호 속  MAC 주소로 호스트가 속할 VLAN을 설정하는 방식.
