02-02 NIC와 케이블

아래의 상기 내용은

"혼자 공부하는 네트워크"의 도서 내용과 인터넷의 내용을 실습 및 정리한 글입니다.



1.NIC(Network Interface Controller)

 1)정의

 -호스트와 통신매체를 연결하고,  MAC 주소가 부여되는 네트워크 장비.

 -NIC는 네트워크 인터페이스 카드,네트워크 어댑터,LAN 카드,네트워크 카드,

 이더넷 카드(이더넷 네트워크 경우) 등 다양한 명칭으로 불리고 여러가지 종류가 있다.



2)역할

 -NIC는 네트워크와의 연결을 담당하는 점에서  네트워크 인터페이스 역할을 수행한다.

 -통신매체에는 전기,빛 등 다양한 신호가 흐를 수 있고 NIC는 이러한 신호를

 컴퓨터가 이해할 수 있는 데이터로 변환한다.

 -NIC는 MAC주소를 통해 수신되는 프레임의 수신지 주소를 인식하고 어떤 프레임이 자신에게

 도달했을 때 자신과 관련된 프레임인지 판별하여 프레임을 폐기하는 역할을 한다.



2.케이블(Cable)

 1)정의

  -NIC에 연결되는 물리 계층의 유선 통신매체.

  -대표적으로 트위스티드 페어 케이블, 광섬유 케이블이 있다.



3.트위스티드 페어 케이블(twisted pair cable)

 1)정의

  -구리 선으로 전기신호를 주고 받는 통신매체.

  -LAN케이블 중 대표적인 케이블 중 하나.

 2)생김새

 -트위스티드 페어 케이블은 케이블 본체와 케이블의 연결부인 커넥터로 이루어져있다.

 -케이블의 커넥터에 주로 활용되는 커넥터를 RJ-45라고 한다.



 -케이블 내부는 구리선이 두 가닥씩 꼬여져 있다.

-구리선으로 전기신호를 주고 받으면 구리 선에서 전기 신호를 왜곡시킬 수 있는

 전자적 간섭이 생길 수 있고 이 간섭을 노이즈(noise)라고 한다.

 -그래서 구리 선을 그물 모양의 철사 또는 포일로 감싸 보호하는 경우가 많다.

 -구리 선을 감싸 노이즈를 감소시키는 방법을 차폐(shielding)이라고 한다.

 -그물 모양으로 된 철사와 포일을 각각 브레이드 실드(braided shield) , 포일 실드(foil shield)라고 한다.

 3)실드에 따른 트위스티드 페어 케이블의 분류

 -STP(Shielded Twisted Pair)케이블: 브레이드 실드로 노이즈를 감소시킨 트위스티드 페어 케이블

 -FTP(Foil Twisted Pair)케이블: 포일 실드로 노이즈를 감소시킨 트위스티드 페어 케이블.

 -UTP(Unshielded Twisted Pair)케이블: 아무것도 감싸지 않은 케이블.

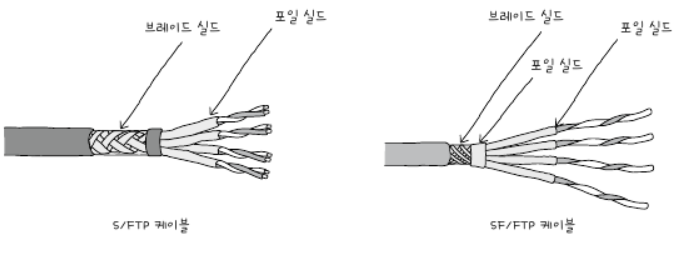

 -S/FTP 케이블: 케이블 외부는 브레이드 실드로 보호되며, 꼬인 각 구리선 쌍을 포일실드로 감싼 케이블.

 -F/FTP 케이블: 케이블 외부와 각 구리선 쌍을 포일 실드로 감싼 케이블

 -SF/FTP 케이블:케이블 외부를 브레이드 실드 및 포일실드로 감싸고 각 구리선은 포일 실드로 감싼 케이블.

 -U/UTP: 아무것도 감싸지 않은 케이블.





 4)카테고리에 따른 트위스티드 페어 케이블 분류

 -트위스티드 페어 케이블은 카테고리(Category)에 따라 분류할 수 있다.

 -카테고리는 케이블의 성능의 등급을 구별하는 역할을 한다.

 -Category 앞 세글자를 딴 Cat이라는 표기로 줄여서 사용하는 경우가 많다.

 -카테고리는 지원 대역폭, 주요 대응 규격,전송속도와 같은 내용이 표기된다.



4.광섬유 케이블(fiber optic cable)

 1)정의

 -빛(광신호)를 이용해 정보를 주고받는 케이블

 -전기신호에 비해 빠르고 먼 거리까지 전송이 가능하다.

 -노이즈 간섭으로부터 영향도 적어 대륙간의 네트워크 연결에도 사용된다.



  2)생김새 및 종류

  -광섬유 케이블은 케이블 본체와 커넥터로 이루어져 있다.

-광섬유 케이블의 커넥터는 여러 종류가 있다.

-광섬유 케이블 본체 내부에는 빛을 운반하는 광섬유가 있다.

-광섬유의 중심에는 빛이 실질적으로 흐르는 코어(core),그리고 코어를 둘러싸는 클래딩(cladding)이 있다.

-클래딩은 빛이 코어 안에서만 흐르도록 빛을 가두는 역할을 한다.

-케이블의 지름에 따라 싱글 모드 광섬유 케이블(SMF:Single Mode Fiber)와 멀티 모드 광섬유 케이블(MMF:

 Multi Mode Fiber) 로 나뉜다.

-코어의 지름이 작으면 빛의 이동경로가 많지 않은 대신 신호 손실이 적다.

3)싱글 모드 광섬유 케이블(SMF:Single Mode Fiber)



-싱글 모드 케이블은 일반적으로 8~10um의 지름을 가진다.

-싱글 모드 케이블은 지름이 작기에 신호 손실이 적고 장거리 전송에 적합하다. 그리고 파장이 긴  장파장의

빛을 사용한다.

-싱글 모드 케이블의 예로 1000BASE-LX,10GBASE-LR이 있고이 때 L은 장(Long)파장을 의미한다.

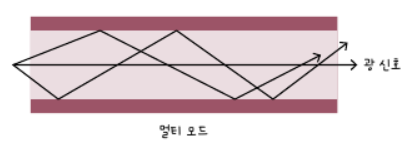

4)멀티 모드 광섬유 케이블(MMF: Multi Mode Fiber)



-멀티 모드케이블은 50~62.5um 정도의 지름을 가진다.

-멀티 모드케이블은 지름이 크기에 신호손실이 크기에 장거리전송에 부적합하다. 파장이 짧은 단파장의 빛을 사용한다.

-멀티 모드케이블의 예로 1000BASE-SX,10GBASE-SR 이 있고 이 때 S는 단(Short)을 의미한다.
